适用范围:PMS150G
1.前言
针对PMS150G芯片在半自动机台烧录时,其烧录过程有可能会受到半自动机台或是其他工作杂讯的干扰,进而使烧录良率下降、甚至出现IC被烧坏的情况,本APN提供改善对策。
2.说明和改善对策

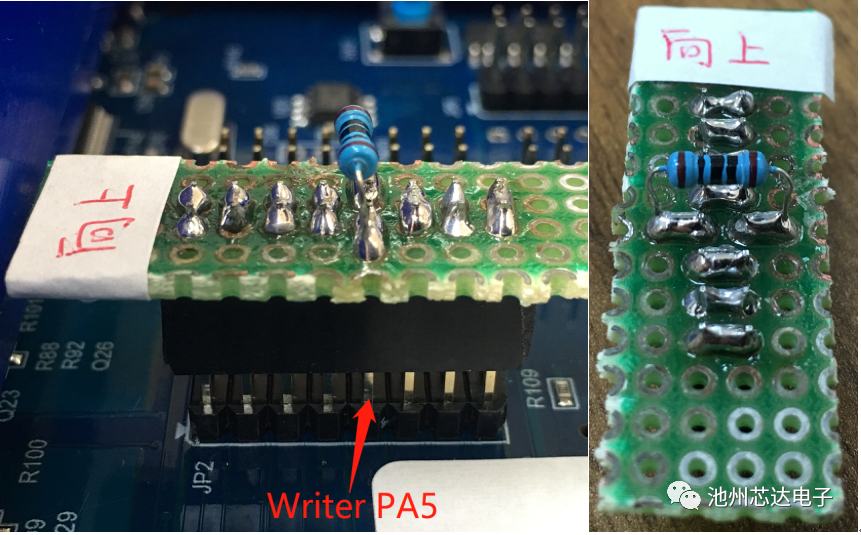

以PMS150G-S08为例,为提升IC批量烧录的稳定性及可靠性,烧录前,请在Writer背后JP2的PA5引脚上串一个100Ω的电阻。连接方式参考如下图:

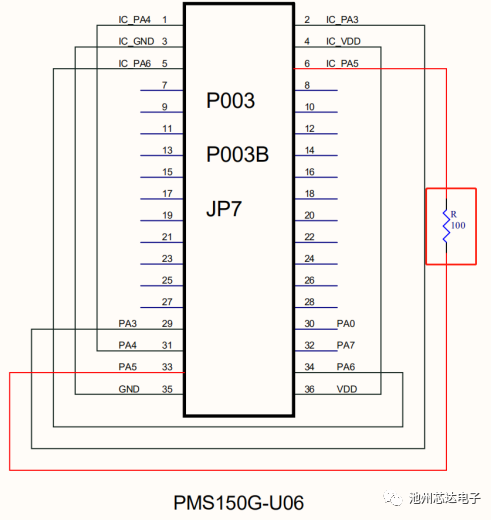

2.若烧录U06封装的IC,请在JP7的PA5引脚处串一个100Ω的电阻,连接方式如下图:
3.适用烧录器型号
PDK5S-P-003和PDK5S-P-003B都必须按照上述方式串接电阻。
以上内容与应广官网APN016内容一致。
考虑到客户在实际操作中PA5烧录脚串接电阻的不方便,芯达绘制出了如下PCB板,可同时适用于PMS150G-U06,PMS150G-S08烧录。
下面介绍其用法:

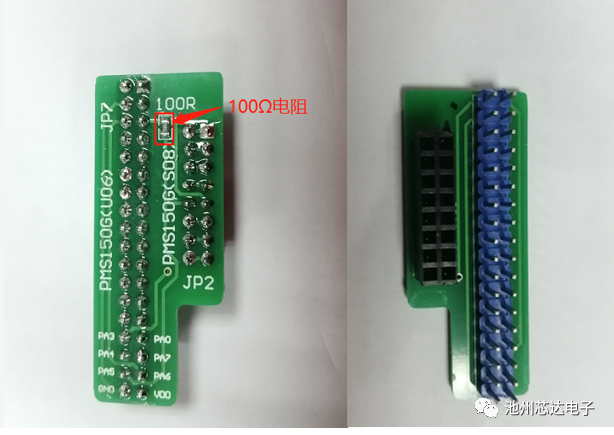

PCB板正反面图片如下:

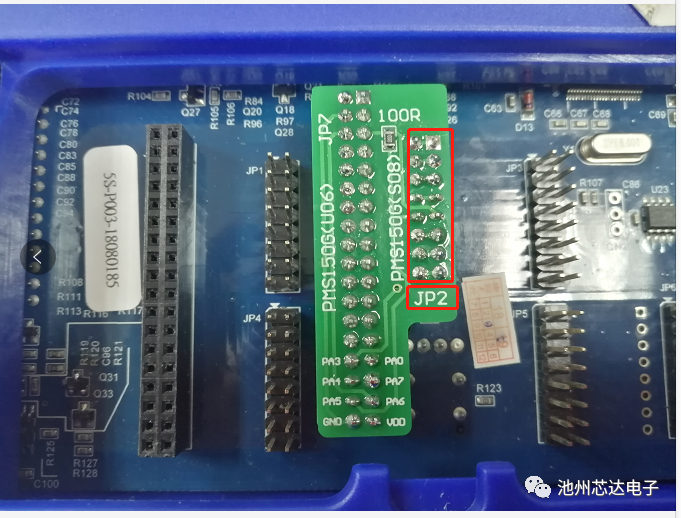

JP2用于PMS150G(S08)的烧录,烧录时接法如下:

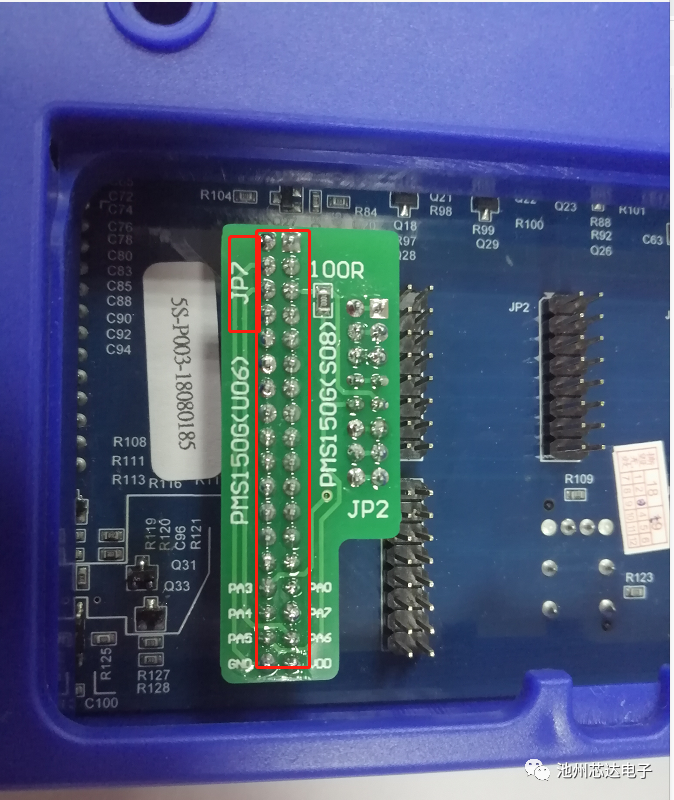

JP7用于PMS150G(U06)的烧录,烧录时接法如下:
