PFS154系列

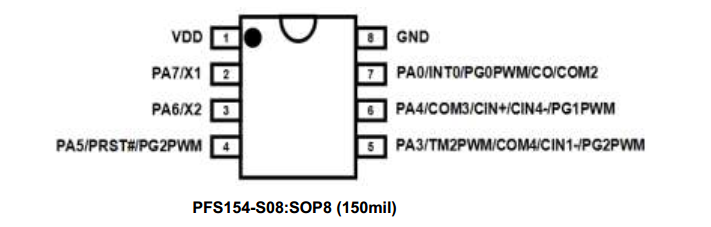

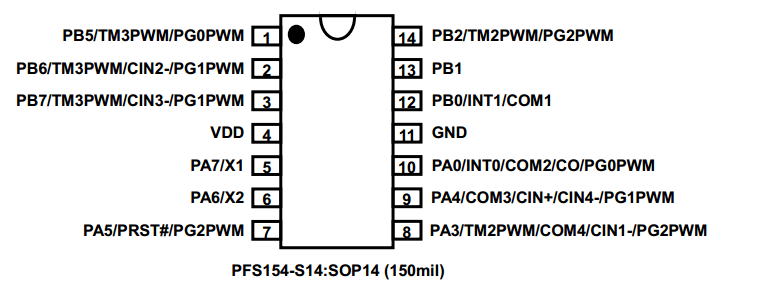

PFS154系列,有SOP08,SOP14,SOP16封装 PFS154其实是PMS154C的MTP版本,是一个全新的系列,引脚及功能与PMS154C完全,能在指定条件下,进行多达1000次的烧录和在板烧录(on board programming)
  • 详情说明
  • 资料下载
PFS154
8位MTP IO类型单片机

1.1. 系统特性
高抗干扰(High EFT)系列
特别适用于 AC 电源供电的、阻容降压电路的、需要较强抗干扰能力的, 或有高 EFT 安规测试要求(±4KV)的产品。
工作温度范围:-40°C ~ 85°C

1.2. 系统功能
2KW MTP 程序空间(可编程 1000 次)
128 Bytes 数据空间
时钟模式:外部晶体震荡器、内部高频振荡器、内部低频振荡器
14 个 IO 引脚,有可选的上拉电阻
每个 IO 引脚都具有系统唤醒功能
2 个外部中断输入脚
8 段 LVR 复位设定,从 1.8V 到 4.5V 
 一个硬件 16 位定时器
两个 8 位硬件 PWM 生成器
三个 11 位硬件 PWM 生成器
一个硬件比较器
内建 VDD/2 LCD 偏置电压生成器,可支持最大 4 x 10 点阵的 LCD 屏

1.3. CPU 特点
工作模式:单一处理单元(1 FPPA)
86 条高效的指令
绝大部分指令都是单周期(1T)指令
可程序设定的堆栈指针和堆栈深度
数据存取支持直接和间接寻址模式,用数据存储器即可当作间接寻址模式的数据指针(index pointer)

寄存器地址空间、数据存储空间、MTP 程序空间三者互相独立
